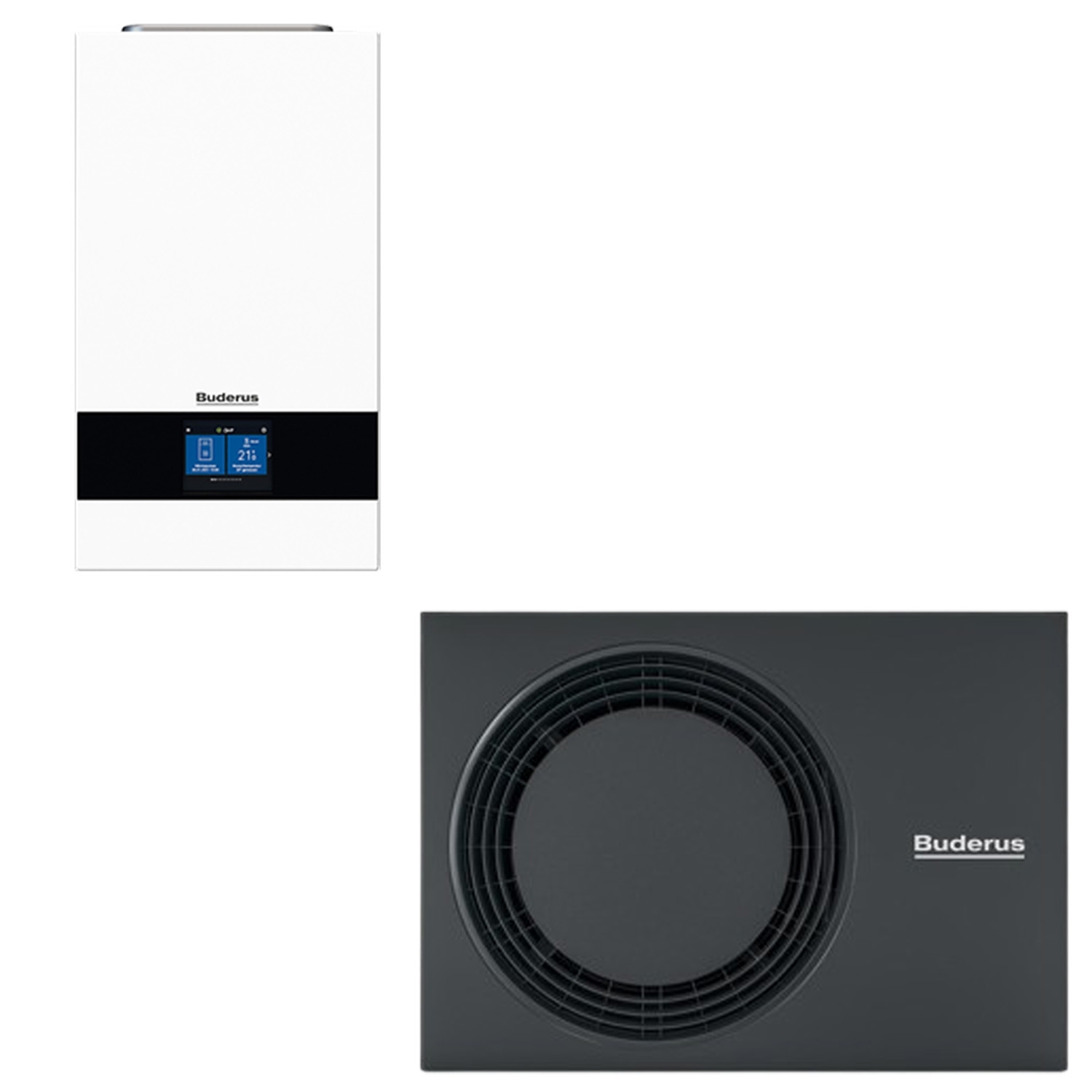

Buderus Logaplus Luft/Wasser Wärmepumpe WLW176i-12 E, WLW-4 MB AR, MX400

Lieferumfang:

1 Stk. Buderus LAN und Funkmodul MX400

1 Stk. Buderus Logatherm WLW MB AR Außeneinheit Monoblock reversibel (Leistung wählbar)

1 Stk. Buderus Logatherm Inneneinheit WLW176i-12 E, oder WLW176i-12 TP70, oder WLW176i-12 T180 in Weiß (je nach Auswahl)

Systemgestaltung

Die Wärmepumpen der Baureihe Logatherm WLW176i AR bestehen aus einer Innen- und einer Außeneinheit, die über eine Leitung wasserseitig miteinander verbunden werden. Das macht die Montage besonders unkompliziert. Durch die Wahl aus drei unterschiedlichen Varianten der Inneneinheit, wird die Wärmepumpe jedem Anwendungsfall gerecht. Die Außeneinheit der Luft-Wasser-Wärmepumpe nimmt wenig Platz ein und passt unter jedes Fenster. Die Logatherm WLW176i AR lässt sich mit dem zentralen Systemlüftungsgerät Logavent HRV176, einem Photovoltaik-System und dem Buderus Energiemanagement zu einem perfekten Neubausystem kombinieren. Buderus liefert alle Systemkomponenten optimal aufeinander abgestimmt.

Energiekosten

Das Wärmepumpen-System Logatherm WLW176i AR besteht aus zwei Einheiten: Einer modulierenden Außeneinheit und einer Inneneinheit. Die drehzahlgeregelte Inverter-Technologie passt die Leistung der Wärmepumpe jederzeit an den Bedarf im Heizsystem an und bietet stets höchsten Komfort bei besonders wirtschaftlicher Betriebsweise. So wird eine ErP-Effizienz von bis zu 188 % und ein COP von bis zu 4,85 (A7/W35) erreicht. Der Buderus MyEnergyMaster in Kombination mit einer Photovoltaikanlage sorgt zudem für mehr Unabhängigkeit von Strompreissteigerungen durch die Optimierung des Eigenverbrauchs. Die Wärmepumpe wird leistungsgeregelt in Abhängigkeit der Stromerzeugung des Photovoltaik-Systems angesteuert.

Bedienkomfort

Besonders praktisch ist der geringe Platzbedarf im Aufstellraum und die gute Zugänglichkeit für eine unkomplizierte Montage und Wartung. Betrieben wird die Wärmepumpe mit der intuitiven Systembedieneinheit Logamatic BC400. Überwachung und Bedienung können komfortable per App MyBuderus erfolgen. Für den Profi bietet das Web-Portal Buderus ConnectPRO Monitoring und Servicelösungen an.

Digital kompatibel: Mit der App MyBuderus nutzbar

Umwelt

Die Luft-Wasser-Wärmepumpe wird mit dem natürlichen und umweltschonenden Kältemittel R290 (Propan) betrieben. Dieses hat ein sehr niedriges Treibhauspotenzial (GWP) von 3* und schont damit die Umwelt. *nach IPCC AR4

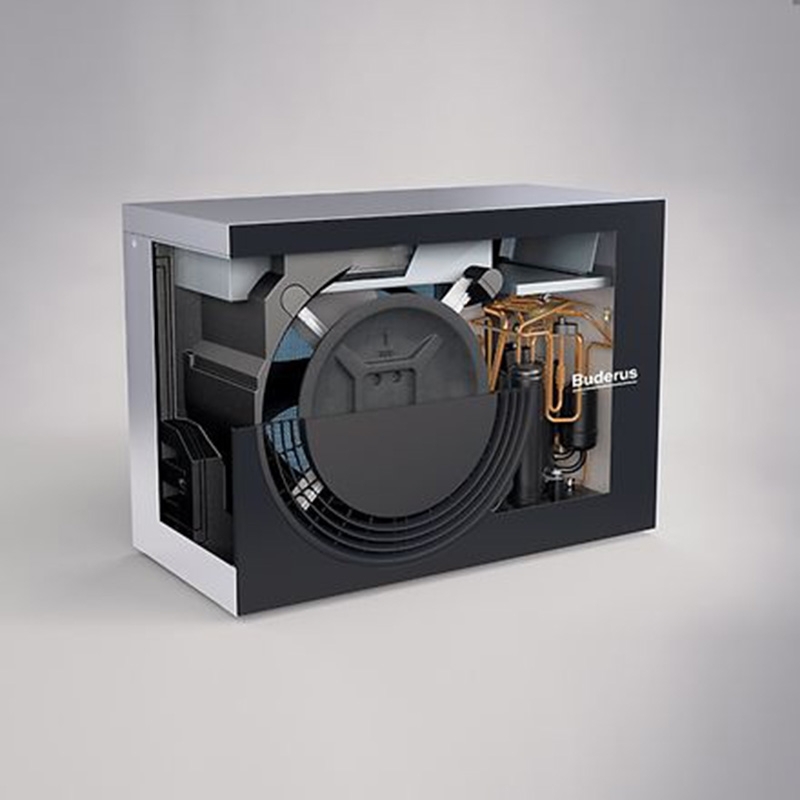

Beschreibung Außeneinheit WLW 4 - 12 MB AR:

- Buderus Logatherm WLW-... MB AR ist die Außeneinheit der Luft-Wasser-Wärmepumpe Logatherm WLW176i AR und Logatherm WLW186i AR in Monoblock-Ausführung für Heizung und Kühlung.

- Erst die Kombination von Außeneinheit mit Inneneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung.

- Es erfolgt eine wasserführende Verbindung zwischen Innen- und Außeneinheit.

- Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor

- Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter als Zubehör separat erhältlich)

- Invertergeregelter Verdichter- und Gebläsebetrieb

- Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil

- Umweltfreundliches und natürliches Kältemittel R290 (Propan)

- Integrierte Kondensatwannenheizung

- Reversibel für Heizung und Kühlung

- Tragehilfe im Lieferumfang

- Kompressor: Doppelrollkolben-Verdichter

- Max. Vorlauftemperatur mit WLW176i 60°C

- Wasserseitiger Anschluss Heizung: G 1" AG

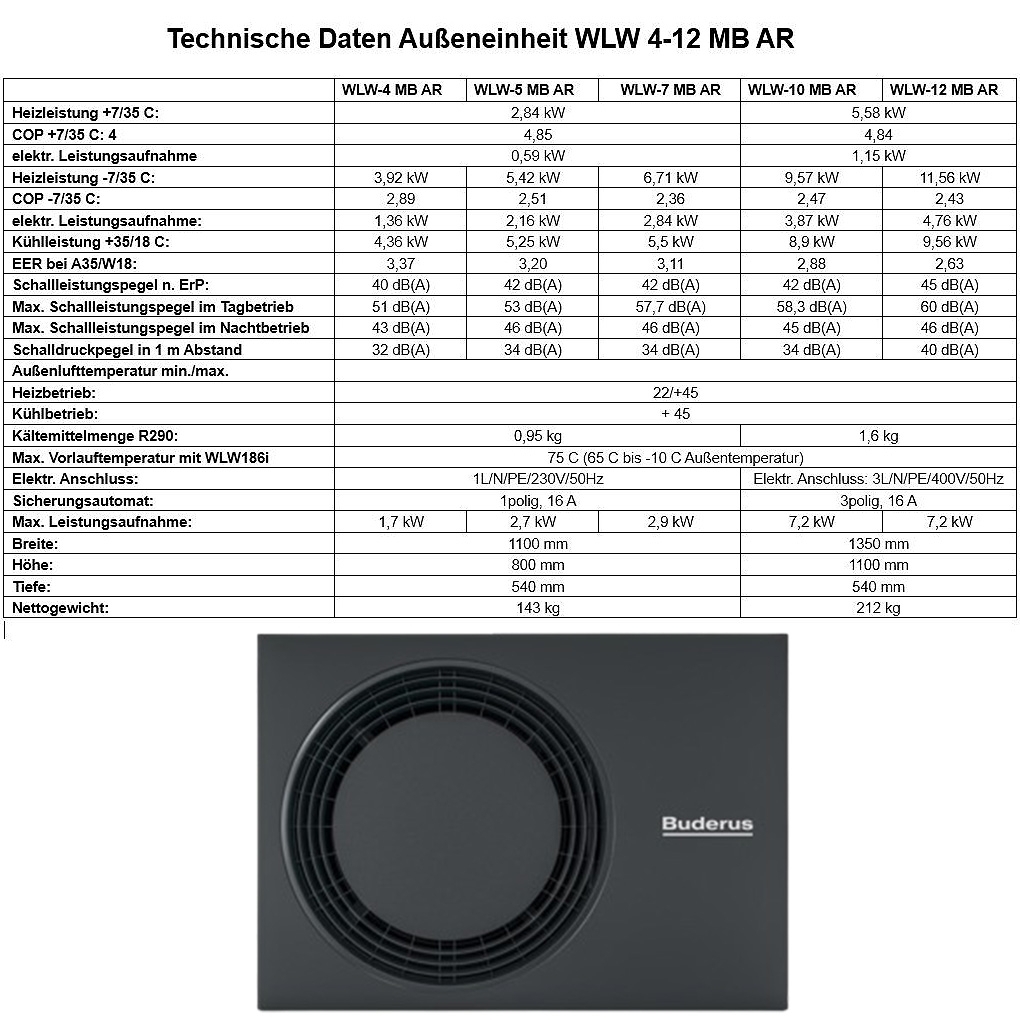

Technische Daten: siehe Bilder

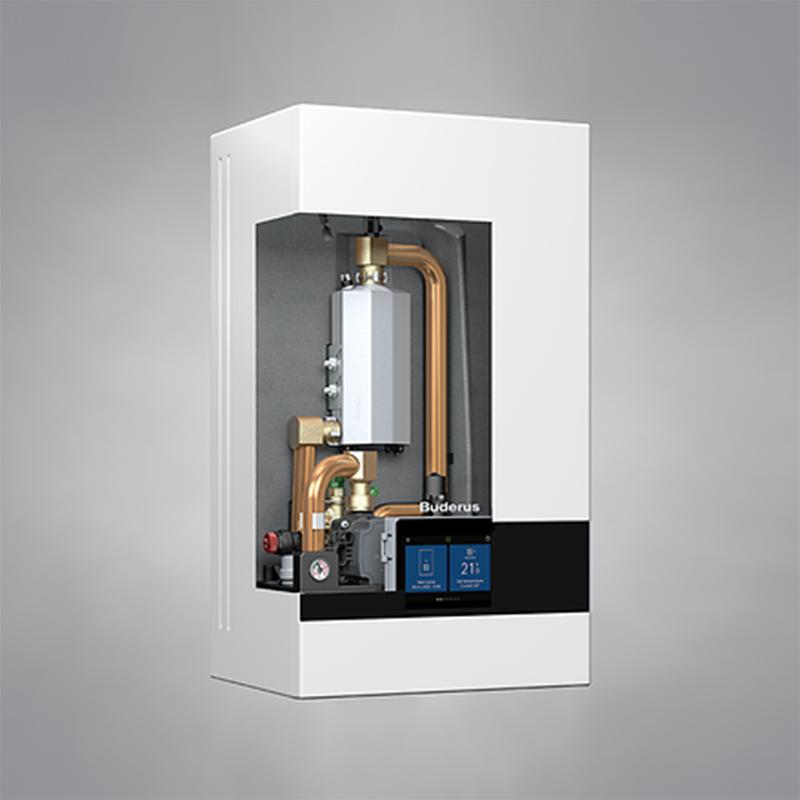

Beschreibung Inneneinheit WLW176i-12 E

- Buderus Logatherm WLW176i-12 E ist die Inneneinheit (monoenergetisch inkl. 9 kW Heizstab, Innenaufstellung) der Luft-Wasser-Wärmepumpe Logatherm WLW176i AR in Monoblock Ausführung

- Erst die Kombination v. Inneneinheit mit Außeneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung.

- Es erfolgt eine wasserführende Verbindung zwischen Innen- und Außeneinheit

- Inklusive Estrichtrocknungsfunktion und aktiver Kühlung

- Bis zu 60 C Vorlauftemperatur mit der Wärmepumpe möglich

- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic BC400 mit Klartext Touchdisplay

- Mit EMS-plus Bedieneinheit Logamatic BC400

- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/einer PV-Anlage vorbereitet

- Konnektivität über das LAN- und Funkmodul MX400 möglich

- Hocheffiziente Primärkreis- und Heizkreis-Pumpe Grundfos UPM4L (K) LIN (EEI <= 0,20)

- Mit 9 kW elektr. Zuheizer (stufig 3, 6, 9 kW)

- Drucksensor, Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil

- Warmwasserbetrieb mittels internem Umschaltventil Heizung / Warmwasser

- Kühlbetrieb still/dynamisch möglich

- Außentemperaturfühler im Lieferumfang

Hinweis:

- Speichertemperaturfühler TW1 (TW2) nicht im Lieferumfang enthalten

Technische Daten:

Anschluss Heizung (Vorlauf/Rücklauf): 28 mm

Anschluss Wärmepumpe (Vorlauf/Rücklauf): 28 mm

Anschluss Warmwasser: 22 mm

Anlagendruck minimal: 0,8 bar

Anlagendruck maximal: 3,0 bar

Elektr. Anschluss: 3L/N/PE/400V/50Hz

Schutzklasse: IP X4D

Sicherungsautomat: 3polig, 16 A

Breite: 400 mm

Höhe: 710 mm

Tiefe: 300 mm

Nettogewicht: 25 kg

Beschreibung Inneneinheit WLW176i-12 TP70 mit 70l Puffer:

- Buderus Logatherm WLW176i-12 TP70 ist die Inneneinheit (monoenergetisch inkl. 70 Liter Pufferspeicher und 9 kW Heizstab zur Innenaufstellung) der Luft-Wasser-Wärmepumpe Logatherm WLW176i AR in Monoblock Ausführung.

- Erst die Kombination v. Inneneinheit mit Außeneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung.

- Es erfolgt eine wasserführende Verbindung zwischen Innen- und Außeneinheit

- Inklusive Estrichtrocknungsfunktion und aktiver Kühlung

- Bis zu 60 C Vorlauftemperatur mit der Wärmepumpe möglich

- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic BC400 mit Klartext Touchdisplay

- HydraulicFlex Systemtechnologie mit integriertem Pufferspeicher und intelligenter Systemregelung für geringsten Platzbedarf und unkomplizierte hydraulische Einbindung

- Mit EMS-plus Bedieneinheit Logamatic BC400

- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/einer PV-Anlage vorbereitet

- Konnektivität über das LAN- und Funkmodul MX400 möglich

- Hocheffiziente Primärkreis- und Heizkreis-Pumpe Grundfos UPM4L (K) LIN (EEI <= 0,20)

- Mit 9 kW elektr. Zuheizer (stufig 3, 6, 9 kW)

- Drucksensor, Manometer, Filterkugelhahn, Entlüfterund Sicherheitsventil

- Integrierter Pufferspeicher 70 l

- Warmwasserbetrieb mittels internem Umschaltventil Heizung / Warmwasser

- Ausdehnungsgefäß für die Heizungsanlage 17 l integriert

- Kühlbetrieb still/dynamisch möglich

- Außentemperaturfühler im Lieferumfang

Hinweis:

- Speichertemperaturfühler TW1 (TW2) nicht im Lieferumfang enthalten

Technische Daten:

Anschluss Heizung (Vorlauf/Rücklauf): 28 mm

Anschluss Wärmepumpe (Vorlauf/Rücklauf): 28 mm

Anschluss Warmwasser: 22 mm

Anlagendruck minimal: 0,8 bar

Anlagendruck maximal: 3,0 bar

Elektr. Anschluss: 3L/N/PE/400V/50Hz

Schutzklasse: IP X4D

Sicherungsautomat: 3polig, B 16 A

Breite: 600 mm

Höhe: 1275 mm

Tiefe: 600 mm

Nettogewicht: 85 kg

Beschreibung Inneneinheit WLW176i-12 T180 180l WW-Speicher,16l Puffer:

- Buderus Logatherm WLW176i-12 T180 ist die Inneneinheit (monoenergetisch inkl. Warmwasserspeicher T180, Pufferspeicher und 9 kW Heizstab zur Innenaufstellung) der Luft-Wasser-Wärmepumpe Logatherm WLW176i AR in Monoblock Ausführung.

- Erst die Kombination v. Inneneinheit mit Außeneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung.

- Es erfolgt eine wasserführende Verbindung zwischen Innen- und Außeneinheit

- Inklusive Estrichtrocknungsfunktion und aktiver Kühlung

- Bis zu 60 C Vorlauftemperatur mit der Wärmepumpe möglich

- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic BC400 mit Klartext Touchdisplay

- HydraulicFlex Systemtechnologie mit integriertem Pufferspeicher und intelligenter Systemregelung für geringsten Platzbedarf und unkomplizierte hydraulische Einbindung

- Mit EMS-plus Bedieneinheit Logamatic BC400

- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/einer PV-Anlage vorbereitet

- Konnektivität über das LAN- und Funkmodul MX400 möglich

- Hocheffiziente Primärkreis- und Heizkreis-Pumpe Grundfos UPM4L (K) LIN (EEI <= 0,20)

- Mit 9 kW elektr. Zuheizer (stufig 3, 6, 9 kW)

- Drucksensor, Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil

- Integrierter emaillierter Warmwasserspeicher T180 mit Magnesium-Schutzanode (Speichervolumen ohne Heizwendel 175,5 l)

- Integrierter Pufferspeicher 16 l

- Warmwasserbetrieb mittels internem Umschaltventil Heizung / Warmwasser

- Ausdehnungsgefäß für die Heizungsanlage 17 l integriert

- Kühlbetrieb still/dynamisch möglich

- Außentemperaturfühler im Lieferumfang

Technische Daten:

Anschluss Heizung (Vorlauf/Rücklauf): 28 mm

Anschluss Wärmepumpe (Vorlauf/Rücklauf): 28 mm

Anschluss Warmwasser: 22 mm

Anlagendruck minimal: 0,8 bar

Anlagendruck maximal: 3,0 bar

Elektr. Anschluss: 3L/N/PE/400V/50Hz

Schutzklasse: IP X4D

Sicherungsautomat: 3polig, 16 A

Breite: 600 mm

Höhe: 1782 mm

Tiefe: 600 mm

Nettogewicht: 158 kg

Beschreibung LAN- und Funkmodul MX400

- zur WLAN- oder LAN-Kommunikation mit der App MyBuderus und für die Aufschaltung der Heizungsanlage auf das Fachkundenportal Buderus ConnectPRO.

- Schnittstelle per WLAN (2,4 GHz) alternativ kabelgebunden LAN zwischen der Heizungsanlage und einem Netzwerk (Internetzugang über Router erforderlich).

- Funk-Kommunikation zur Einzelraumregelung SRC plus oder zur drahtlosen Verbindung einer Funkfernbedienung Logamatic RC120 RF (Funkfernbedienung max. nur einmal pro Anlage möglich).

- Einbindung in Softwarelösungen wie App MyBuderus und Webportal ConnectPRO und MyEnergyMaster (Buderus Energiemanager).

- EEBUS Kommunikation nach BEG§14a EnWG

Systemvoraussetzungen:

- MX400 In Verbindung mit Systembedieneinheit BC400

- Rückwärtskompatibel zu MX300

- Hinweise: Es können zusätzliche Kosten für die Internetverbindung entstehen, eine Internet-Flatrate ist empfohlen.

Hinweis:

- Magnetitabscheider ist zu installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst)

- Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte Fachfirma durchzuführen! Diese Dienstleistung ist nicht enthalten und separat zu beauftragen!

Installationshinweis:

Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
