Logaplus Luft/Wasser Wärmepumpe Paket WLW196 iAR-9 WLW196i-4ART190, 1HK, P120.5S-B

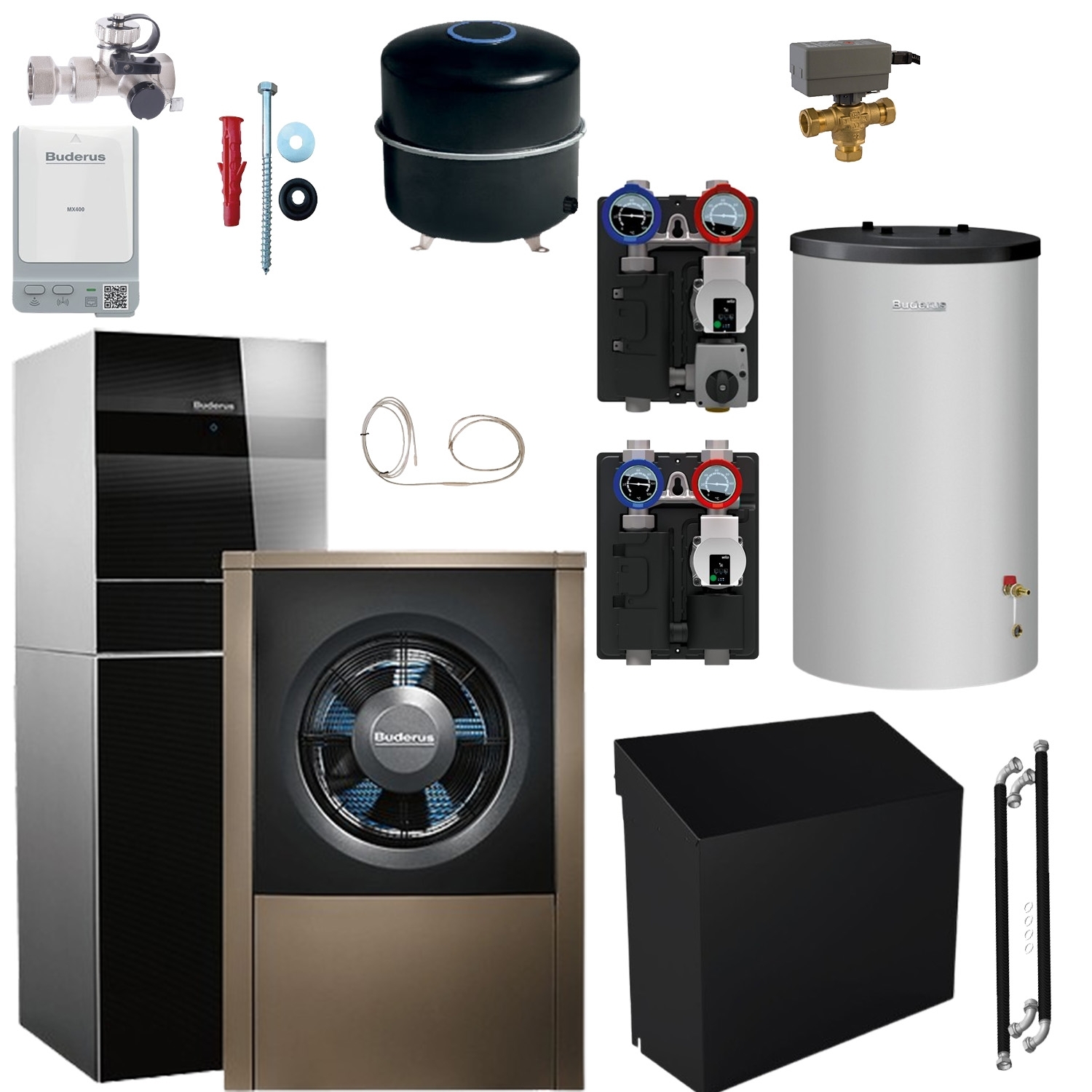

Lieferumfang:

1 Stk. Buderus Logatherm ODU.2i Außeneinheit Monoblock (Leistung wählbar)

1 Stk. Abdeckhaube INPA für für Außeneinheizt ODU

1 Stk. Befestigungs-Set ODU Luft/Wasser

1 Stk. Buderus Logatherm Inneneinheit IDU T180 mit 180l Brauchwasservolumen

1 Stk. Baugruppe INPA Schlauch (Verrohrungsgruppe)

1 Stk. Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, new black

1 Stk. Kappenventil MS 3/4" x 3/4" PN 10 vernickelt

1 Stk. Rohrbegleitheizung 3m für Kondensatleitung

1 Stk. LAN und Funkmodul MX400 Buderus

1 Stk. Pumpengruppe 25/6 BU (gemischt & ungemischt wählbar)

1 Stk. Anschluss-Set AS HKV25,HS/HSM25

1 Stk. Pufferspeicher P120.5 S-B (bei WLW196i-4 bis bei WLW196i-8)

1 Stk. Pufferspeicher P200.5 S-B (bei WLW196i-11 & bei WLW196i-14)

1 Stk. 3-Wege-Umschaltventil 28 mm inkl. Motor

Energie sparen:

Der reversible Twin-Rollkolben-Kompressor passt die Leistung der Wärmepumpe automatisch an den aktuellen Bedarf an. Das sorgt in Kombination mit der Regelung Logamatic HMC300 für besonders hohe Effizienz.

Vielfältig verwendbar:

Mit vier Leistungsgrößen und Varianten für die Außen- und Innenaufstellung deckt das Gerät eine Vielzahl von Anforderungen ab. Jede Variante kann mit zwei verschiedenen Inneneinheiten ausgestattet werden: monoenergetisch und bivalent.

Leichte Installation:

Die Wärmepumpe ist ein Leichtgewicht. Sie lässt sich dadurch bequem zum Aufstellort transportieren. Bei der Installation haben die Fachleute buchstäblich leichtes Spiel.

Ideal für die Modernisierung:

Mit der Logotherm WLW196i sind hohe Vorlauftemperaturen bis 62 °C möglich. Dadurch ist sie auch für die Modernisierung eine perfekte Wahl. Sie kann mit Radiatoren betrieben werden und so herkömmliche Heizkessel mit minimalem Aufwand ersetzen.

- Logaplus Wärmepumpenpaket WLW196i ART190 Paket mit Logatherm WLW196i & ART190, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb mit integriertem Pufferspeicher.

- Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb

- Wasserführende Verbindung zwischen Innen- und Außeneinheit

- Schnelle und einfache Installation

- Inklusive Estrichtrockungsfunktion und aktiver Kühlung

- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich

- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC310 mit Klartextdisplay

- 1 ungemischter oder gemischter Heizkreis regelbar

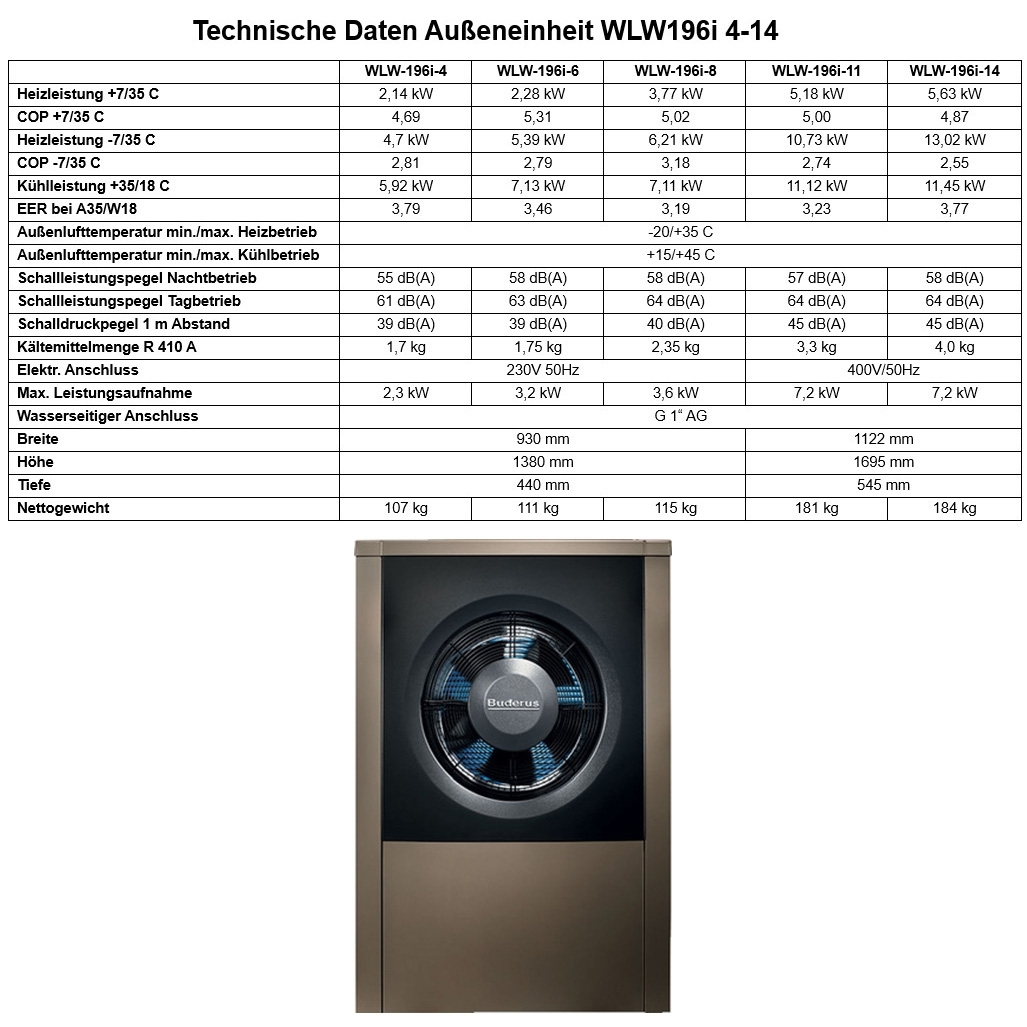

Technische Daten Außeneinheit: siehe Bilder

Inneneinheit (IDUiTP):

- Mit EMS-plus Bedieneinheit Logamatic HMC310

- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.

- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet

- Hocheffiziente Heizwasserpumpe Grundfos UPM2 25/75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit

- Mit 9 kW elektr. Zuheizer

- Manometer, Filterkugelhahn, Entlüfter, Sicherheitsventil, Bypass und 3-Wege- Ventil

- Ausdehnungsgefäß 11 Liter

- Warmwasserbetrieb durch Tower mit integriertem Edelstahl-Warmwasserspeicher mit 190 Liter

- Elektr. Anschluss: 3L/N/PE/400V/50Hz

Wasserseitiger Anschluss

- Heizung: Cu 28 mm

- Kalt-/Warmwasser: Cu 22 mm

- Wasser-Volumenstrom nominal: 1,3 qm/h

- Restförderhöhe: 5,5 m

- Breite: 600 mm

- Höhe: 1800 mm

- Tiefe: 650 mm

- Nettogewicht: 145 kg

Pufferspeicher:

- aus Stahlblech zur Kombination mit Wärmepumpen.

- 4 Anschlüsse.

- Wärmeschutz aus Polyurethan-/EPS-Hartschaum und Blechmantel (silber).

Technische Daten Logalux P120.5 S:

Energieeffizienzklasse: B

EnergieeffizienzklassenSpektrum: A+ -> F

Warmhalteverlust: 46,8 W

Speichervolumen: 123,0 l

Speicherinhalt: 120 L

Durchmesser: 510 mm

Höhe: 980 mm

Gewicht: 53 kg

Max. Betriebsüberdruck: 3 bar

Max. Betriebstemperatur: 90 C

Technische Daten Logalux P200.5 S:

Energieeffizienzklasse: B

EnergieeffizienzklassenSpektrum: A+ -> F

Warmhalteverlust: 58,2 W

Speichervolumen: 204,0 l

Speicherinhalt: 199 L

Durchmesser: 550 mm

Höhe: 1530 mm

Gewicht: 75 kg

Max. Betriebsüberdruck: 3 bar

Max. Betriebstemperatur: 90 C

Hinweis:

- Magnetitabscheider ist zu installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst)

- Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte Fachfirma durchzuführen! Diese Dienstleistung ist nicht enthalten und separat zu beauftragen!

Installationshinweis:

Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
