Herstellernummer: 7739621318+
Artikelnummer: BU-172-2-15-GAK
Gas-Brennwert-Therme Logaplus-Paket W22S GB172i.2-15 W H, BC400,GA-K 10m
3.702,34 €*
Versandkostenfreie Lieferung!*
Lieferzeit: 1-3 Tage** als Euro-Palette

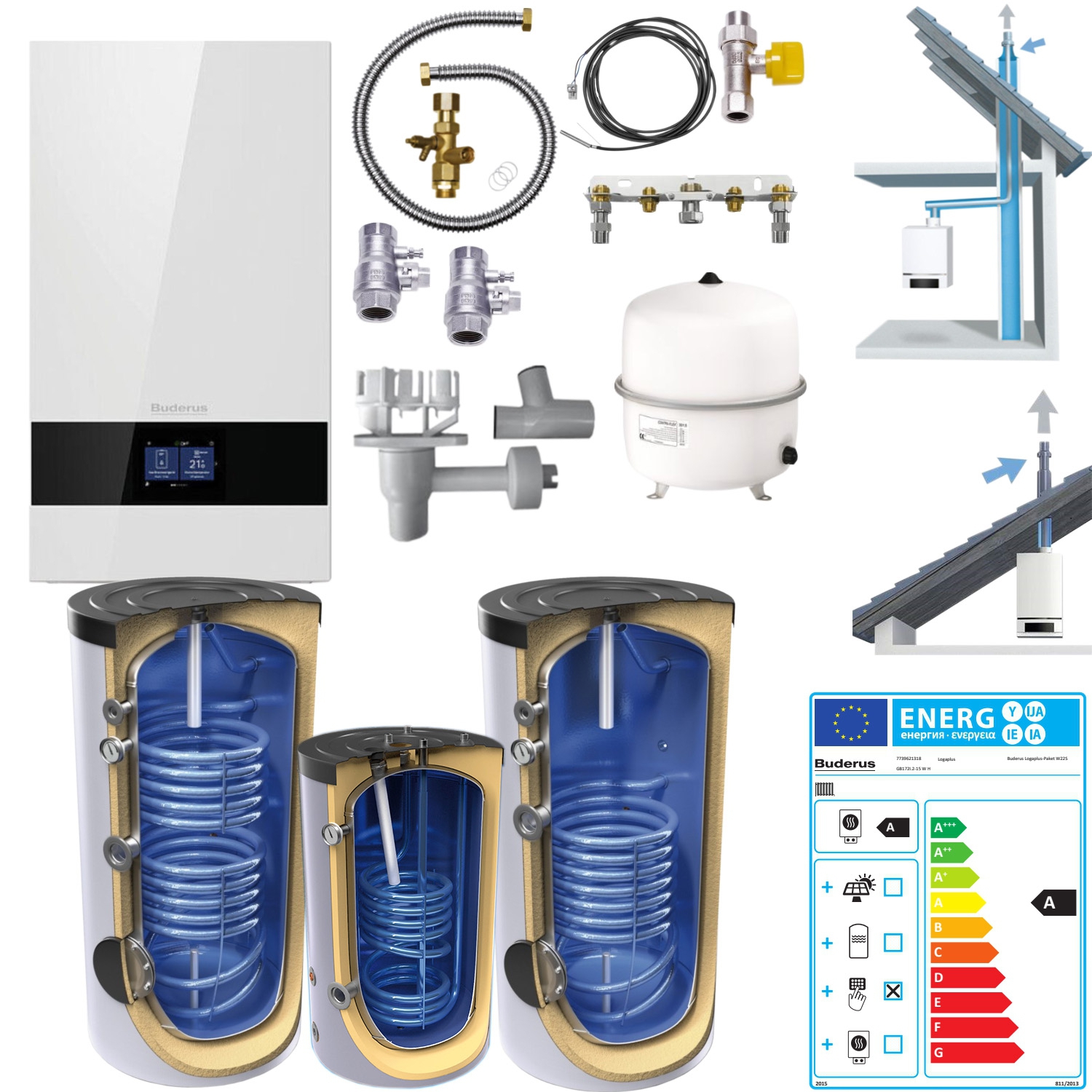

Lieferumfang:
1x Buderus Logaplus GB172i.2 Brennwert-Therme in 15 kW, 20 kW und 25 kW (oben wählbar)
1x Bedieneinheit BC400 inkl. Außenfühler
1x Montageanschlussplatte
1x Gasduchgangshahn 1/2" mit Brandschutzventil TAE
1x Wartungshahn Set 3/4"
1x Speicherfühlerset
1x Ausdehnungsgefäß 35 Liter
1x Anschluss-Set Ausdehnungsgefäß inkl. Kappenventil
1x Trichtersyphon
1x Abgaspaket Grundbausatz DO oder GA-K mit 10m Abgasrohr (oben wählbar)
1x Brauchwasserspeicher TR160 oder TR200 (oben wählbar)
-- oder --
1x Unterstellspeicher 120U oder 160U (ebenfalls oben wählbar)
-- oder --
1 Solarspeicher TRR300 (ebenfalls oben wählbar)
Beschreibung Gas-Brennwert-Therme GB172i.2
Serienmäßige Ausstattung GB172i.2:
- Integr. Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb
- KFE-Hahn und Manometer
- Integr. Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen
- Automatischer Entlüfter
- Gerätehalterung
- Zündelektrode
- Ionisationselektrode
- Elektrische Anschlussmöglichkeit einer Zirkulationspumpe oder Heizkreispumpe nach der hydraulischen Weiche
- Speicherladepumpe 230 V
- Elektrischer Anschluss f. automatische Nachfüllung (Zubehör notwendig)
- Externe Verriegelung (z.B. Temperaturwächter für die Fußbodenheizung)
- Potentialfreie Wärmeanfrage
- 230 V Ausgangsspannung für Module
- Anschlussmöglichkeit für Service Key
- Kaltwasser- Sicherheitsventil 10 bar
- Logamatic BC400, mikroprozessorgesteuerte digitale Überwachung und Steuerung aller elektronischen Bauelemente des Gerätes

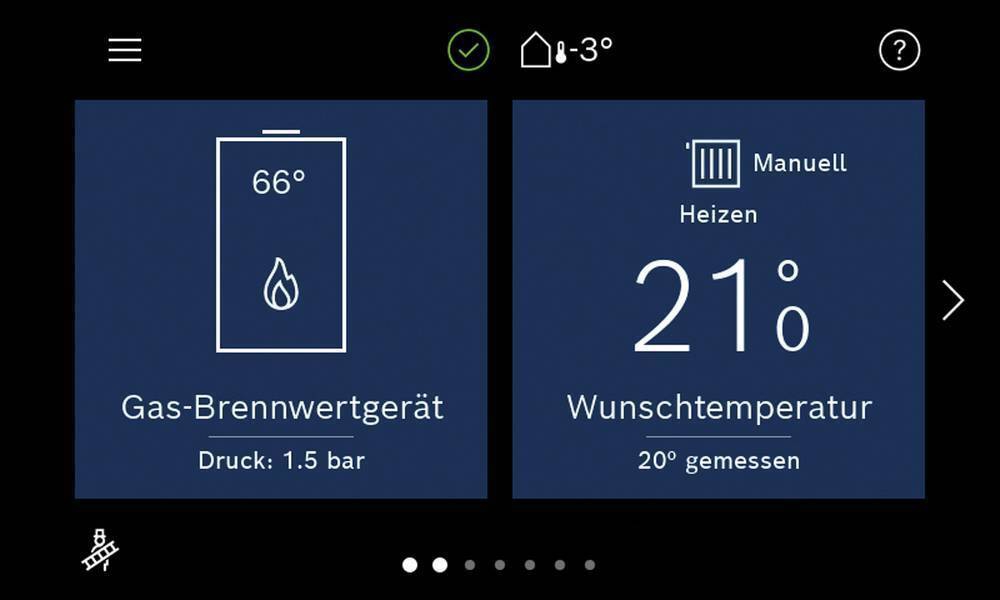

Bedieneinheit BC400:
- Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis, Warmwasser, solar, Frischwasserstation, Lüftung
- beleuchtetes Farb-Volltouchdisplay 5 Zoll
- Systembedieneinheit ist integriert in die Gerätefront
Eigenschaften Buderus Gas-Brennwert-Therme GB172i.2
- Für die Raumbeheizung und die Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher
- Zugelassen für die Verbrennung von Erdgas E/H und L/LL nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2.
- Flüssiggasbetrieb 3P über Umstellteile (Zubehör) möglich.
- Brenner mit modulierender Feuerung
- Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe zur Anpassung der Wassermenge in der Heizungsanlage und Stromeinsparung gegenüber herkömmlichen Pumpen
- Preiswerte einfache Anlagenhydrauliken ohne Überströmventil, da kein Mindestvolumenstrom erforderlich
- Niedrige CO- und NOx-Emissionen
- Umwälzpumpe f. differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage
- Umwälzpumpe mit leistungsgeregelter Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung
- Geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
- Mit integrierter Abgas-Rückströmsicherung

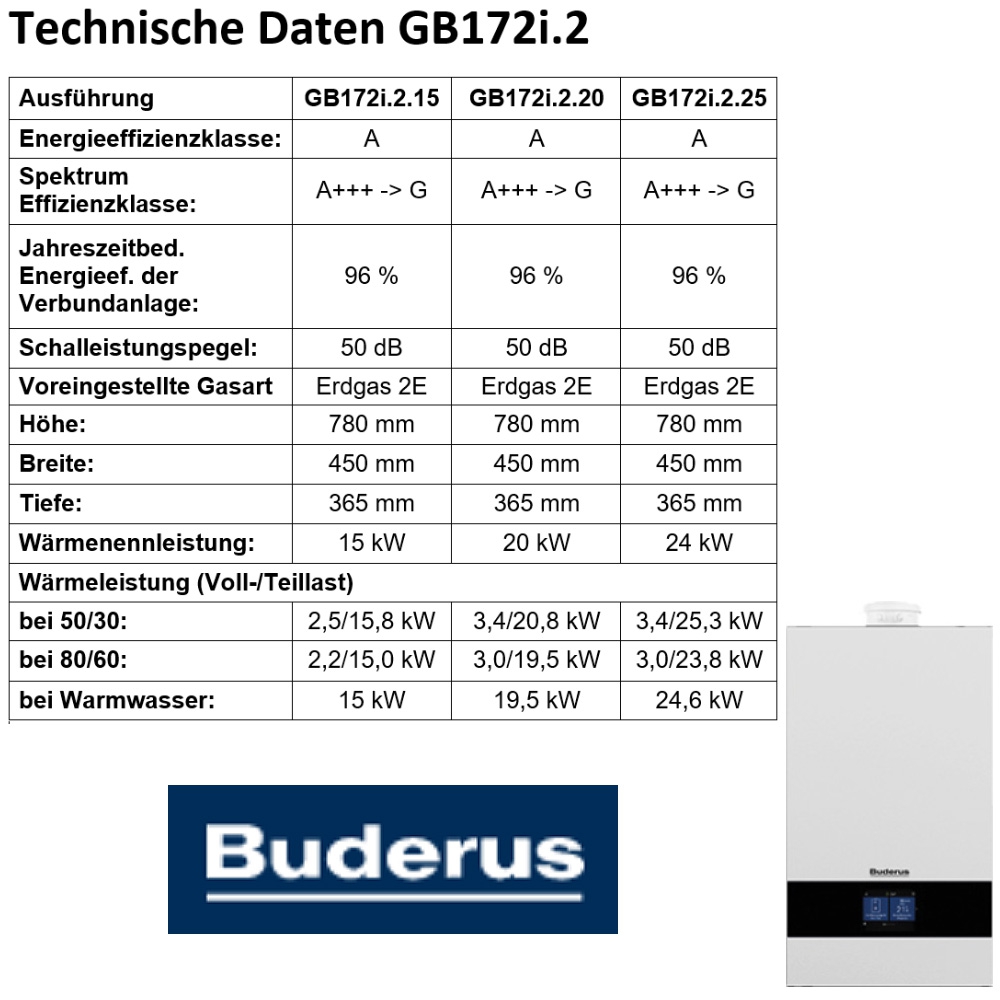

Technische Daten GB172i.2:
- siehe Bilder -
Beschreibung Abgassystem:
Dachdurchführung DO
Dachdurchführung DN80/ 125, über Dach 670 mm, bestehend aus:
- Dachdurchführung konzentrisch schwarz
- PP/Stahl, Innenrohr aus Kunststoff PP
- Außenrohr unterhalb des Daches Stahl
- weiß lackiert
- Sparrenschelle
- Abdeckblende innen weiß
- Systemzertifizierungsaufkleber
Schornsteinmontage GA-K
Grundbausatz GA-K zur Montage von einwandigen Rohren im Schacht, waagerechte Verbindungsrohre konzentrisch, bestehend aus:
- konzentrischer Bogen DN80/125 PP
- transluzent/Stahl weiß lackiertkonzentrisches Rohr 500 mm DN80/125
- PP transluzent/Stahl weiß lackiert
- Abdeckblende
- konzentrische Mauerdurchführung
- Stützbogen 87° inklusive Abstützung und Auflageschiene
- Abstandhalter DN80, 6 Stück
- Kaminkopfabdeckung, UV-stabil
- Endrohr 500 mm, UV-stabil
- Systemzertifizierungsaufkleber
- inkl. 10m Abgasrohre DN80
- Material Kunststoff PP, max. Abgastemperatur 120 C°
- 4 Rohre DN80 2000 mm
- 1 Rohr DN80 1000 mm
- 2 Rohre DN80 500 mm
Technische Daten 120 Liter Unterstellspeicher:
- Nenndruck Wärmetauscher: 6 bar
- Nenndruck Behälter: 8 bar
- Inhalt Wärmetauscher: 6,2
- Fläche Wärmetauscher: 1 m²
- Heizleistung im Dauerbetrieb: 22,4 kW
- max. Einsatztemperatur: 95°C
- Anzahl Fühlerhülsen: 2
- mit Schutzanode: ja
- Durchmesser mit Isolierung: 600 mm
- Höhe mit Isolierung: 797 mm
- Nenninhalt: 114 L
- Gewicht: 64 kg
Technische Daten 160 Liter Unterstellspeicher:
- Nenndruck Wärmetauscher: 6 bar
- Nenndruck Behälter: 8 bar
- Inhalt Wärmetauscher: 9,5
- Fläche Wärmetauscher: 1,52 m²
- Heizleistung im Dauerbetrieb: 44,7 kW
- max. Einsatztemperatur: 95°C
- Anzahl Fühlerhülsen: 2
- mit Schutzanode: ja
- Durchmesser mit Isolierung: 600 mm
- Höhe mit Isolierung: 1001 mm
- Nenninhalt: 150 L
- Gewicht: 68 kg
Beschreibung Brauchwasserpeicher:
- 160 oder 200 Liter
- inkl. Schutzanode
- Kunststoffaußenverkleidung
- Behälter aus emailliertem Stahl
- Brauchwasserspeicher mit 1 Wärmetauscher
- inkl. hocheffizienter 50 mm Polyurethan-Isolierung
- einfacher Zugang zum Innenbehälter, durch leicht entfernbaren Flansch
- optional einbaubares Heizelement (nicht im Lieferumfang)
- Nenndruck Wärmetauscher: 6 bar
- Nenndruck Behälter: 8 bar
- Inhalt Wärmetauscher: 5,8
- Fläche Wärmetauscher: 0,96 m²
- WärmeverlustΔT45K: 1,6 kWh / 24h (TR160)
- WärmeverlustΔT45K: 2,5 kWh / 24h (TR200)
- max. Einsatztemperatur: 95°C
- Anzahl Fühlerhülsen: 1
- mit Schutzanode: ja
- Durchmesser: 600 mm
- Höhe 160 Liter Speicher: 1007 mm
- Höhe 200 Liter Speicher: 1200 mm
Beschreibung Solarspeicher:
- 300 Liter
- inkl. Schutzanode
- Kunststoffaußenverkleidung
- Behälter aus emailliertem Stahl
- Brauchwasserspeicher mit 2 Wärmetauscher
- inkl. hocheffizienter 50 mm Polyurethan-Isolierung
- einfacher Zugang zum Innenbehälter, durch leicht entfernbaren Flansch
- optional einbaubares Heizelement (nicht im Lieferumfang)
- Heizleistung im Dauerbetrieb: 31 kW
- Nenndruck Wärmetauscher: 6 bar
- Nenndruck Behälter: 8 bar
- Inhalt Wärmetauscher 1: 5,2 Liter
- Fläche Wärmetauscher 1: 0,85 m²
- Inhalt Wärmetauscher 2: 7,4 Liter
- Fläche Wärmetauscher 2: 1,45 m²
- WärmeverlustΔT45K: 2,7 kWh / 24h
- max. Einsatztemperatur: 95°C
- Anzahl Fühlerhülsen: 1
- mit Schutzanode: ja
- Durchmesser: 650 mm
- Höhe: 1420 mm
| Shop-Serie: | GB172i.2 |
|---|---|
| Produktart: | Gas-Brennwert-Therme |
| Betriebsform: | Gas |
| Montage: | wandhängend |
| Steuerung: | BC400 |
| Farbe: | weiß |
| Bedienung: | Touchscreen |
| Breite in mm: | 450 |
| Höhe in mm: | 780 |
| Tiefe in mm: | 365 |
| Leistung in KW: | 15 |
| Spannung: | 230 V |
| Energieeffizienzklasse: | A |
| Besonderheiten: | Kompakte Bauweise |
| Lieferumfang: | siehe Beschreibung |
Heizgerät + Zubehör:
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
info.thermotechnik@de.bosch.com
Warmwasserspeicher:
Tesy Ltd.
Building 16V, Office 2.1. 2nd Floor
1166 Sofia
Bulgarien
office@tesy.com
Geräte mit einer Netzspannung von 230V werden je nach Leistung entweder mit einem Schukostecker oder einem Festanschluss (ohne Stecker) ausgeliefert (siehe Produktbeschreibung). Geräte mit Festanschluss müssen von einem Fachmann installiert werden.
Für Geräte mit einer Netzspannung von 400V wird ein 400V Starkstromanschluss benötigt.
Geräte mit einer Netzspannung von 400V (Starkstromanschluss) dürfen nur von einem Elektrofachmann angeschlossen werden.
Geräte mit einer Nennleistung von mehr als 12KW dürfen nur nach vorheriger Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
