Buderus Gas Brennwert Therme Logaplus-Paket GB172i.2-15 W H HT160 ERM w, BC400

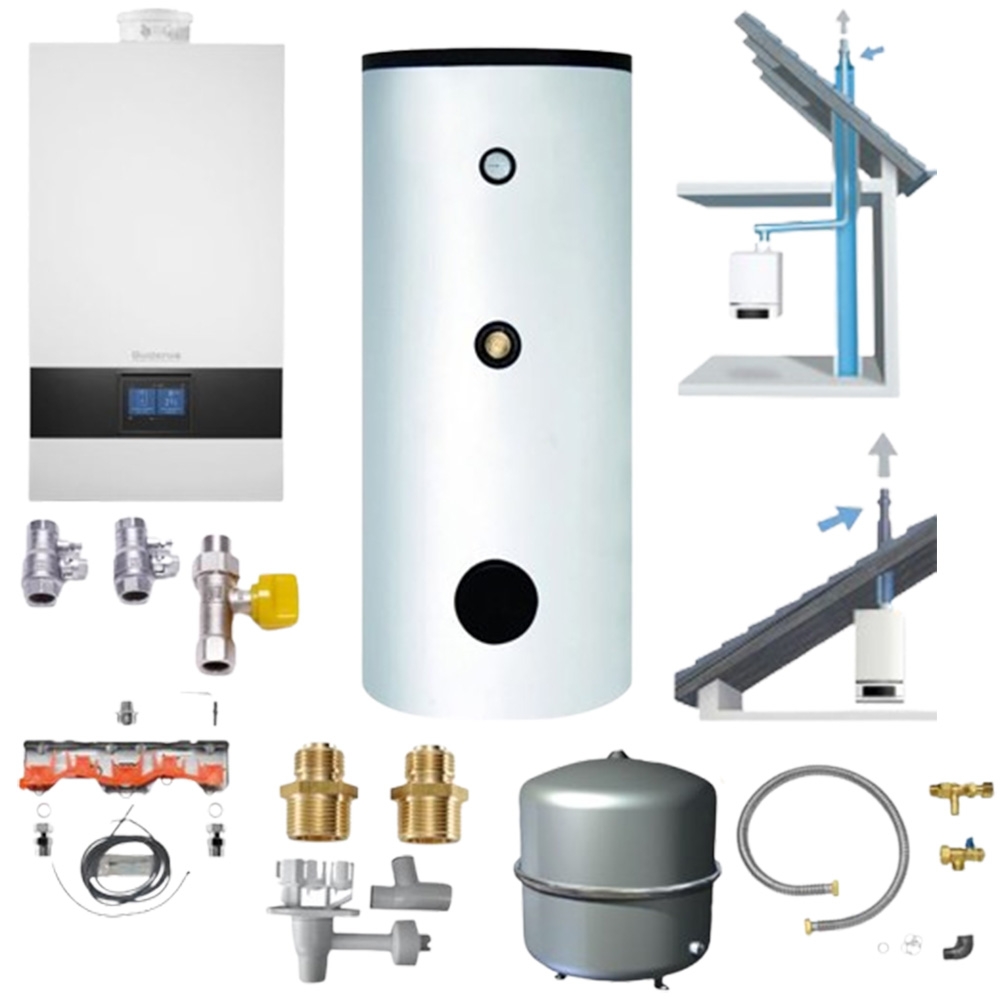

Lieferumfang:

1x Buderus Logaplus GB172i.2 Brennwert-Therme in 15 kW, 20 kW und 25 kW (oben wählbar)

1x Bedieneinheit BC400 inkl. Außenfühler

1x Montageanschlussplatte

1x Gasduchgangshahn 1/2" mit Brandschutzventil TAE

1x Wartungshahn Set 3/4"

1x Speicherfühlerset

1x Ausdehnungsgefäß 35 Liter

1x Anschluss-Set Ausdehnungsgefäß inkl. Kappenventil

1x Trichtersyphon

1x Abgaspaket Grundbausatz DO oder GA-K mit 10m Abgasrohr (oben wählbar)

1x Austria Email Brauchwasserspeicher HT160ERM

Beschreibung Gas-Brennwert-Therme GB172i.2

Serienmäßige Ausstattung GB172i.2:

- Integr. Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb

- KFE-Hahn und Manometer

- Integr. Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen

- Automatischer Entlüfter

- Gerätehalterung

- Zündelektrode

- Ionisationselektrode

- Elektrische Anschlussmöglichkeit einer Zirkulationspumpe oder Heizkreispumpe nach der hydraulischen Weiche

- Speicherladepumpe 230 V

- Elektrischer Anschluss f. automatische Nachfüllung (Zubehör notwendig)

- Externe Verriegelung (z.B. Temperaturwächter für die Fußbodenheizung)

- Potentialfreie Wärmeanfrage

- 230 V Ausgangsspannung für Module

- Anschlussmöglichkeit für Service Key

- Kaltwasser- Sicherheitsventil 10 bar

- Logamatic BC400, mikroprozessorgesteuerte digitale Überwachung und Steuerung aller elektronischen Bauelemente des Gerätes

Bedieneinheit BC400:

- Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis, Warmwasser, solar, Frischwasserstation, Lüftung

- beleuchtetes Farb-Volltouchdisplay 5 Zoll

- Systembedieneinheit ist integriert in die Gerätefront

Eigenschaften Buderus Gas-Brennwert-Therme GB172i.2

- Für die Raumbeheizung und die Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher

- Zugelassen für die Verbrennung von Erdgas E/H und L/LL nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2.

- Flüssiggasbetrieb 3P über Umstellteile (Zubehör) möglich.

- Brenner mit modulierender Feuerung

- Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb

- Modulierende Hocheffizienz-Umwälzpumpe zur Anpassung der Wassermenge in der Heizungsanlage und Stromeinsparung gegenüber herkömmlichen Pumpen

- Preiswerte einfache Anlagenhydrauliken ohne Überströmventil, da kein Mindestvolumenstrom erforderlich

- Niedrige CO- und NOx-Emissionen

- Umwälzpumpe f. differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage

- Umwälzpumpe mit leistungsgeregelter Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung

- Geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635

- Mit integrierter Abgas-Rückströmsicherung

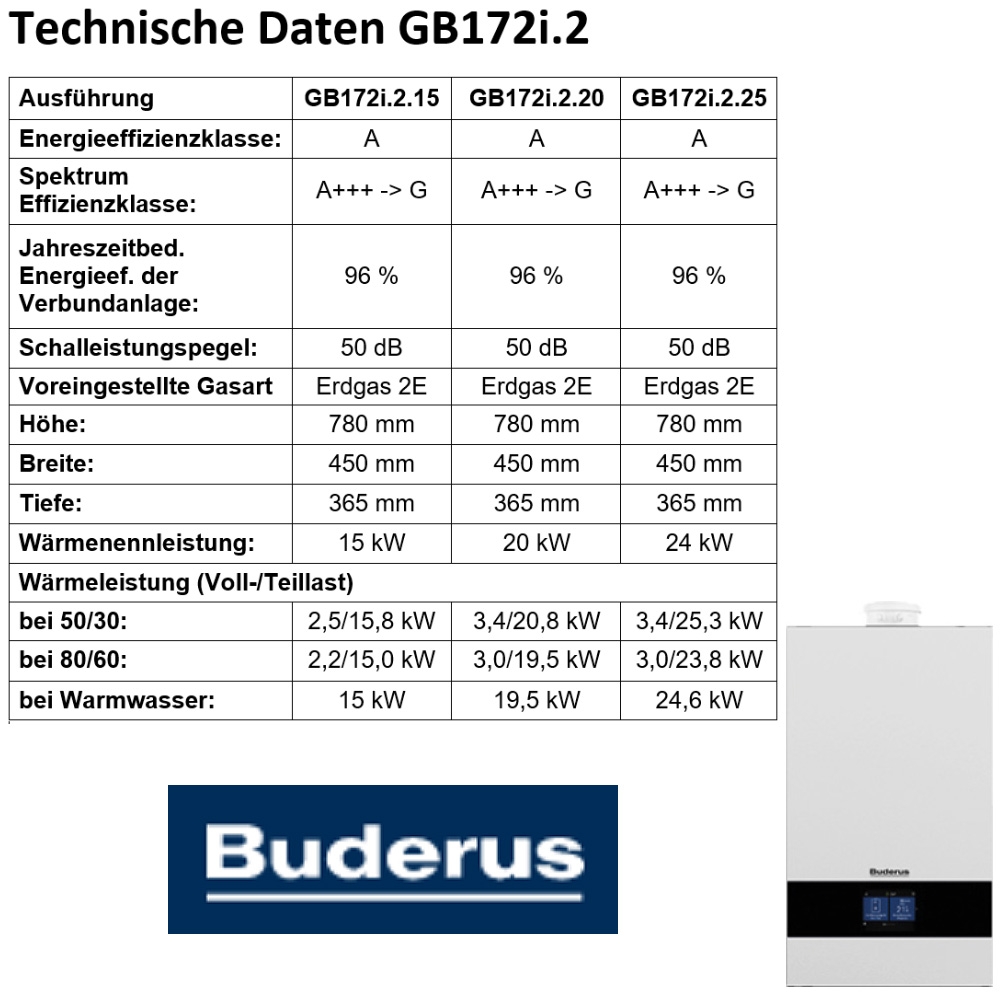

Technische Daten GB172i.2:

- siehe Bilder -

Beschreibung Abgassystem:

Dachdurchführung DO

Dachdurchführung DN80/ 125, über Dach 670 mm, bestehend aus:

- Dachdurchführung konzentrisch schwarz

- PP/Stahl, Innenrohr aus Kunststoff PP

- Außenrohr unterhalb des Daches Stahl

- weiß lackiert

- Sparrenschelle

- Abdeckblende innen weiß

- Systemzertifizierungsaufkleber

Schornsteinmontage GA-K

Grundbausatz GA-K zur Montage von einwandigen Rohren im Schacht, waagerechte Verbindungsrohre konzentrisch, bestehend aus:

- konzentrischer Bogen DN80/125 PP

- transluzent/Stahl weiß lackiertkonzentrisches Rohr 500 mm DN80/125

- PP transluzent/Stahl weiß lackiert

- Abdeckblende

- konzentrische Mauerdurchführung

- Stützbogen 87° inklusive Abstützung und Auflageschiene

- Abstandhalter DN80, 6 Stück

- Kaminkopfabdeckung, UV-stabil

- Endrohr 500 mm, UV-stabil

- Systemzertifizierungsaufkleber

- inkl. 10m Abgasrohre DN80

- Material Kunststoff PP, max. Abgastemperatur 120 C°

- 4 Rohre DN80 2000 mm

- 1 Rohr DN80 1000 mm

- 2 Rohre DN80 500 mm

Beschreibung Brauchwasserspeicher:

- Stahlblechinnenkessel emailliert nach DIN 4753 mit Stabanode.

- Hochwertige PU-Schaum-Wärmeisolierung mit Kunststoffaußenhülle in weiß.

- Flansch d:180 mm zur Kombination mit einer Elektroeinbauheizung bzw. einem Einbaurippenrohrwärmetauscher.

- In den Boden gezogenes Hochleistungsrohrregister direkt in den Kessel eingeschweißt und emailliert zur optimalen Durchheizung des Speicherinhaltes.

- Thermometer, Blindflansch sowie Flanschisolierhaube werkseitig montiert.

- Warmwasserabgang nach oben, Tauchhülse zur Registersteuerung montiert.

- Anbaumöglichkeit für KR-Regler, 6/4"- Muffe (werkseitig verschlossen) für Einschraubheizkörper Typenreihe SH, inklusive Stellfüße.

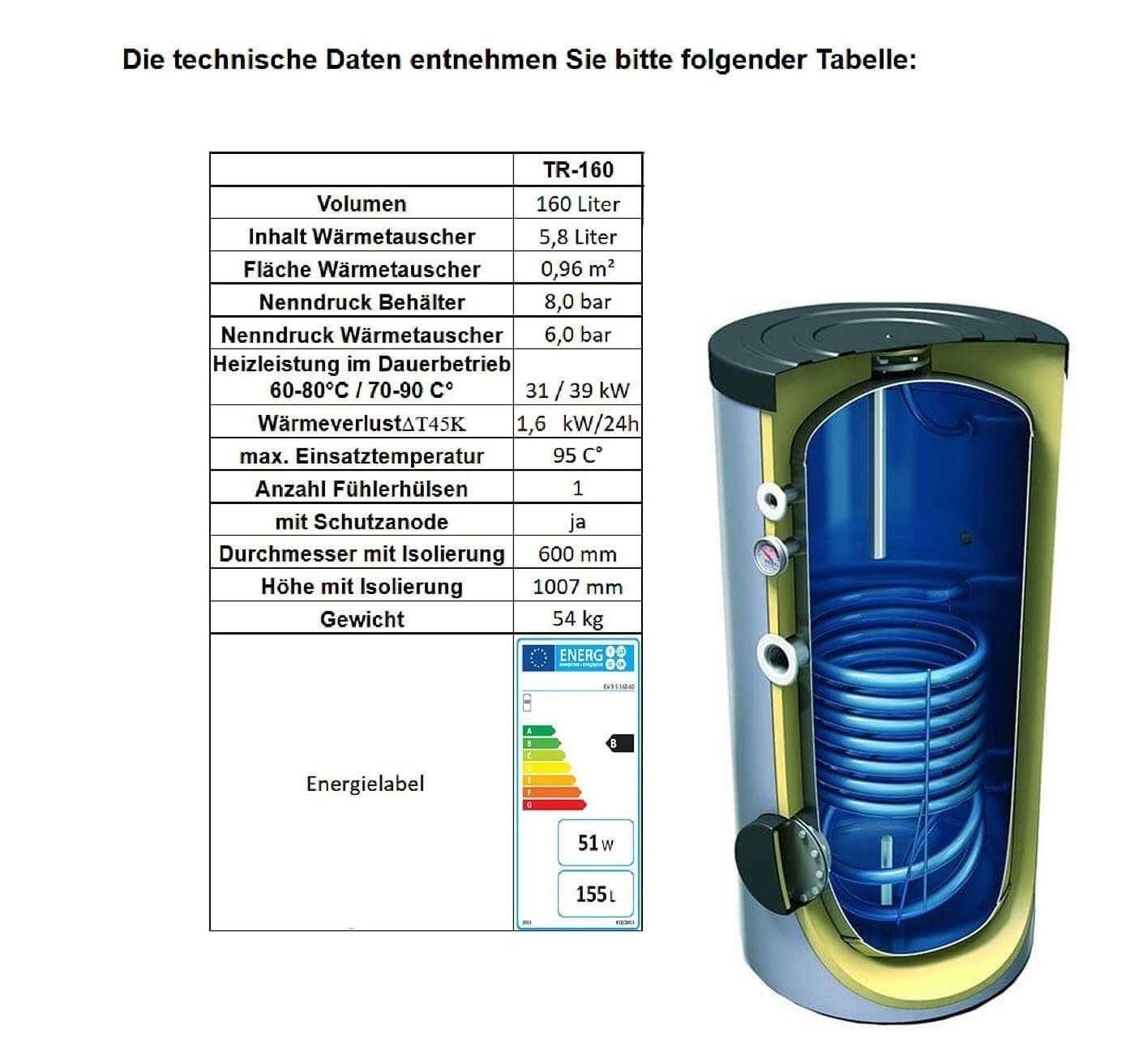

Technische Daten:

Energieeffizienzklasse: B

Energieeffizienzklassen Spektrum: A+ -> F

Warmhalteverlust: 0,0 W

Speichervolumen: 160,0 l

Nenninhalt: 160 l

Kessel Max. Betriebsdruck: 10 bar

Kessel Max. Betriebstemperatur: 95 C

Register Max. Betriebsdruck: 10 bar

Register Max. Betriebstemperatur: 110 C

Wasseranschlüsse: 1" AG

Heizungsanschlüsse: 1" IG

Zirkulationsanschluss: 3/4" AG

Abmessungen inkl. Isol.(HxB/D): 1118 x d:610 mm

Kippmaß: 1240 mm

Flanschdurchmesser/Einbautiefe:d:180/450 mm

Einbautiefe SH-Muffe: 6/4"/520 mm

Gewicht inkl. Verpackung: 76 kg

Heizfläche: 0,57 m2

Bereitschaftsenergieverbr. nach EN 12897 kleiner gleich: 1,47 kWh/24 h
