Variantenübersicht:Buderus Öl-Brenner-Umrüstpaket G215 BE-A 2.1-34 (34 kW)Buderus Öl-Brenner-Umrüstpaket G215 BE-A 2.1-45 (45 kW)Eigenschaften Blaubrenner BE-A:Blaubrenner BE-A als Öl-Gebläsebrenner 1-stufig nach DIN EN 267 für Heizöl EL DIN 51 603rhandelsübliche Marken Heizöle mit max. 10% FAME (Heizöl EL schwefelarm mit max. 10% FAME gem. DIN V51603-6) sind für Buderus Blaubrenner Logatop BE-A ab Baujahr 2007 einsetzbarBlaubrenner zum Einsatz an allen marktgängigen Guss- und StahlheizkesselnBesonders schadstoffreduziert durch weiterentwickeltes Blaubrennersystem mit optimierter Rezirkulationzukunftsorientierte Brennertechnologie, die alle aktuellen Auflagen erfülltDie Anforderung BImSchV NOx <110 mg/ Kwh werden unterschrittenBrenner sofort betriebsbereit durch werksseitige warm geprüfte Einstellung, dadurch einfache Optimierung (Inbetriebnahme) vor Ortoptimierte Verbrennung durch Blaubrennersystem mit neuer Mischeinrichtung für praktisch russfreie Verbrennung, hohe CO²-Werte von bis zu 14% und geringe NOx- und CO-Wertegeringe Geräusche im Abgasweg durch neu entwickeltes Mischsystem mit geringer Energiedichtegeringe Geräusche im Aufstellraum durch optimierten Ansaugschalldämpferhohe Leistungsreserven durch zukunftsweisendes Hybridgebläseintegriertes Ölabschlusssystem verhindert das Nachtropfen des Brennstoffs und reduziert die Schadstoff-Emissioneinfache Wartung durch leicht zugängliche Brennerbauteile. Alle elektrischen Bauteile steckerfertig angeschlossenEinfache Wartung und Service durch praxisgerechte ServicepositionÖlvorwärmung für konstante Heizöl-Viskosität und damit konstante Verbrennungswertehocheffizientes Hybridgebläse aus Leichtmetall-Druckguss und schlagfestem KunststoffBajonettbefestigung und Service-Aufhängung für einfache WartungKeramik Brennerrohr für hohe Robustheit bei allen Heizölqualitäten ELgeräuschdämpfendes Mischsystem mit thermodynamischer GemischaufbereitungAusstattung Blaubrenner BE-A:AnsaugschalldämpferElektromotor 230V mit KondensatorÖlpumpe mit MagnetventilÖlfeuerungsautomat intermitterenden Betrieb nach DIN EN 230UV-FlammenüberwachungElektronische ZündeinrichtungÖlvorwärmung mit integriertem ÖlabschlussBuchsenteil 7-polig nach DIN 4791 für elektrischen AnschlussÖlschläuche mit Überwurfmutter 3/8". 1240 mm langBrennerflansch nach DIN EN 226 mit Brennersichtung und AnschlussschraubenBrenner warm geprüft und betriebsbereitWerksseitig bereits mit der zugeordneten Brennerdüse bestückt.

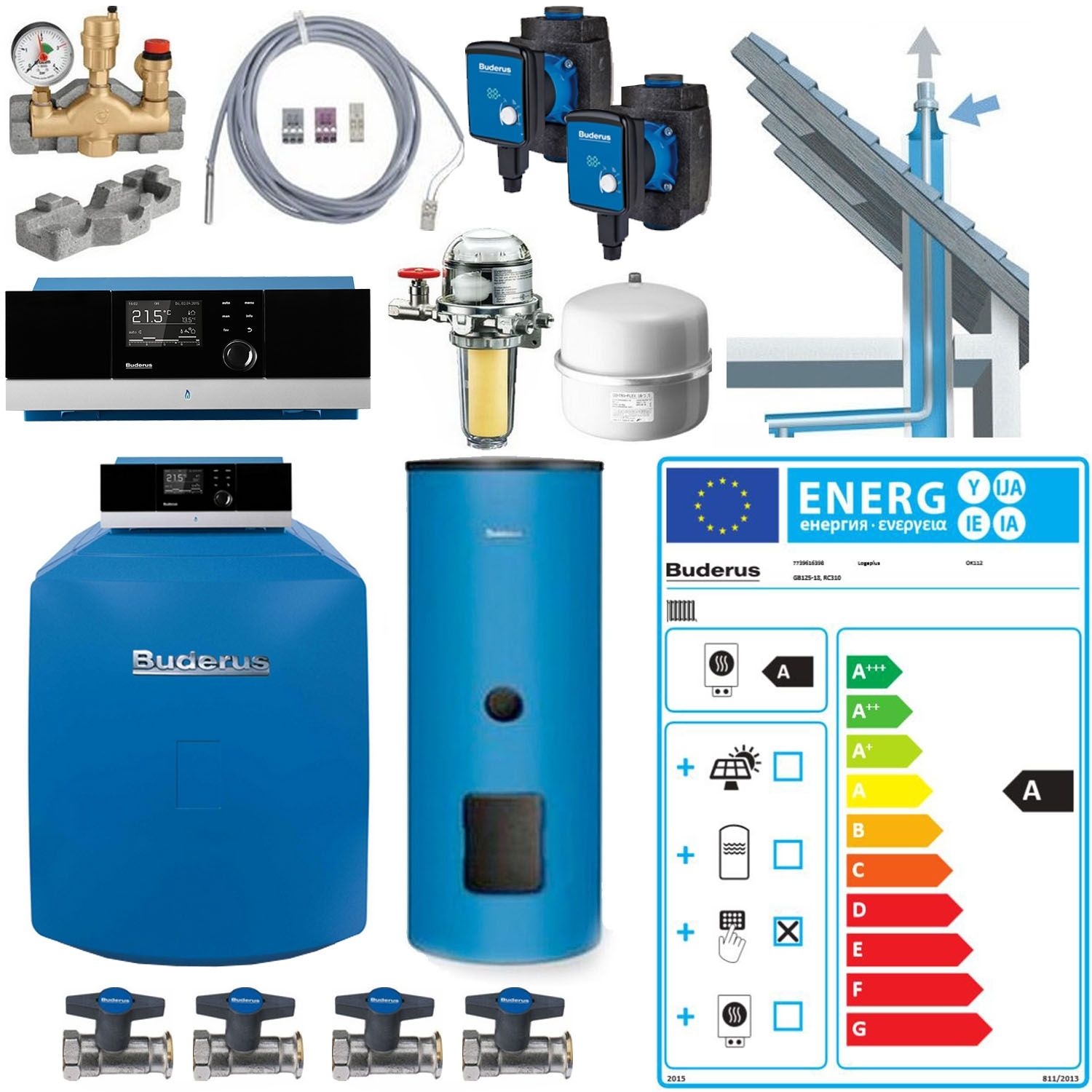

Lieferumfang:1x Buderus Logano plus GB125 Öl-Brennwert-Kessel in 18 kW oder 22 kW (oben wählbar) inkl. Regelgerät MC110 und Bedieneinheit RC3101x wählbarer Brauchwasser.- oder Solarspeicher1x Speicheranschluss-Set2x Heizungspumpe BUE-Plus 25/1-6 (ohne Speicher 1x)2x Pumpenkugelhahn 1" (ohne Speicher 1x)2x Pumpenkugelhahn 1" mit Schwerkraftbremse (ohne Speicher 1x)1x Ausdehnungsgefäß 35 Liter mit Befestigung und Kappenventil1x Kesselsicherheitsgruppe 1" mit Manometer1x Abgaspaket Grundbausatz GA-K mit 10m Abgasrohr DN80 (auswählbar)1x Heizölfiler TOC DUO mit EntlüfterBeschreinung GB125 Öl-Brennwert-KesselTechnik:- Erhältlich in den Leistungsgrößen 18 und 22 kW- Millionenfach bewährter Guss-Kesselblock mit einem innovativen Edelstahl-Brennwertwärmetauscher- Serienmäßig für raumluftunabhängige Betriebsweise vorbereitet- Moderner, robuster Öl-Blaubrenner für schadstoffarme Betriebsweise- Unit-Ausführung (fertig montierte Einheit) bestehend aus Kessel, Ölbrenner und Regelsystem- Vielfältig kombinierbar mit Speichern, Zubehör sowie alternativen Wärmeerzeugern wie Biomasse, Solar etc.Vorteile:- Geeignet für den Betrieb mit allen Heizölqualitäten nach DIN 51603-1- Effiziente Energieausnutzung: Normnutzungsgrad bis zu 104 %- Kompakte Abmessung durch integrierten Wärmetauscher- Optimale Investitionssicherheit durch lange Lebensdauer- Hoher Heizkomfort und Bedienerfreundlichkeit durch Regelsysteme Logamatic EMS- Schnelle und kostengünstige Anlagenmodernisierung dank kompatibler Anschlusssituation zu Vorgängermodellen- Geeignet für den Betrieb mit Heizöl EL A Bio 10 nach DIN V 51603-6 - Heizöl schwefelarm mit max. 10 % Bio-Öl-AnteilTechnische Daten: Siehe BilderBeschreibung wählbares Abgassystem GA-K für Schornsteinmontage:Grundbausatz GA-K zur Montage von einwandigen Rohren im Schacht, waagerechte Verbindungsrohre konzentrisch, bestehend aus:- transluzent/Stahl weiß lackiertkonzentrisches Rohr 500 mm DN80/125- PP transluzent/Stahl weiß lackiert- Abdeckblende- konzentrische Mauerdurchführung- Stützbogen 87° inklusive Abstützung und Auflageschiene- Abstandhalter DN80, 6 Stück- Kaminkopfabdeckung, UV-stabil- Endrohr 500 mm, UV-stabil- Systemzertifizierungsaufkleberinkl. 10m Abgasrohre DN80- Material Kunststoff PP, max. Abgastemperatur 120 C°- Rohre DN80 2000 mm- Rohr DN80 1000 mm- Rohre DN80 500 mmBeschreibung Brauchwasserspeicher TR:- 160 oder 300 Liter- inkl. Schutzanode- Kunststoffaußenverkleidung- Behälter aus emailliertem Stahl- Brauchwasserspeicher mit 1 Wärmetauscher- inkl. hocheffizienter 50 mm Polyurethan-Isolierung- einfacher Zugang zum Innenbehälter, durch leicht entfernbaren Flansch- optional einbaubares Heizelement (nicht im Lieferumfang)Beschreibung Solarspeicher TRR:- 200 oder 300 Liter- inkl. Schutzanode- Kunststoffaußenverkleidung- Behälter aus emailliertem Stahl- Brauchwasserspeicher mit 2 Wärmetauscher- inkl. hocheffizienter 50 mm Polyurethan-Isolierung- einfacher Zugang zum Innenbehälter, durch leicht entfernbaren Flansch- optional einbaubares Heizelement (nicht im Lieferumfang)

Anwendung: Der Logafix Magnetitabscheider dient der Entfernung von Schlamm, Verunreinigungen und magnetischen Partikeln aus Heizungs-, Kühl- und Prozesswasseranlagen. Er entfernt zirkulierende magnetische und nicht magnetische Partikel sowie Schlämme aus dem Wasser und trägt zum sicheren Schutz der Pumpe und anderen Anlagenteilen bei. Der Magnetitabscheider wird im Hauptrücklauf vor den Komponenten eingebaut, die vor Verunreinigung geschützt werden sollen.Funktion: Ein stark vergrößertes magnetisches Feld und eine deutlich nach innen gerichtete Wirkung der Magnetkraft ermöglichen eine effektive Abscheidung. Die Anpassung des drehbaren Anschlussmechanismus und eine enorme Steigerung der Auffangkapazität verbessern zusätzlich die Wirkungsweise des Abscheiders. Durch das Abnehmen der Magnetmanschette werden die angesammelten Verschmutzungen beim Öffnen des Ablasshahns schnell und kraftvoll nach außen gepresst.Produktmerkmale:- effiziente Beseitigung von Schmutzpartikeln (>5 μm)- schützt die Pumpe und andere empfindliche Anlagenteile- schnelle und einfache Schlammabscheidung- einzigartige Magnetfeldverstärkungstechnologie- einfache und schnelle Installation- robust und leckfrei- sehr geringer Druckverlust- hohe Auffangkapazität für Schmutzpartikel- für horizontale, vertikale und diagonale Leitungen geeignetAbmessungen in mm:Hv = 177Hh = 148L = 112M = 122

- Temperaturbereich -10°C bis +70°C- erfüllt DIN 1988- zur Erfüllung der DIN EN 1717 ist die Kombination z.B. mit NFK.2 erforderlichBestehend aus:- 1 Wasserschlauchhalter - Wasserschlauch 1/2" für 8 bar Betriebsdruck, 5 m lang- 2 halben Schlauchverschraubungen 1/2" aus Messing fertig montiert

Anwendung:Der Logafix Magnetitabscheider dient der Entfernung von Schlamm, Verunreinigungen und magnetischen Partikeln aus Heizungs-, Kühl- und Prozesswasseranlagen. Er entfernt zirkulierende magnetische und nicht magnetische Partikel sowie Schlämme aus dem Wasser und trägt zum sicheren Schutz der Pumpe und anderen Anlagenteilen bei. Der Magnetitabscheider wird im Hauptrücklauf vor den Komponenten eingebaut, die vor Verunreinigung geschützt werden sollen.Funktion:Ein stark vergrößertes magnetisches Feld und eine deutlich nach innen gerichtete Wirkung der Magnetkraft ermöglichen eine effektive Abscheidung. Die Anpassung des drehbaren Anschlussmechanismus und eine enorme Steigerung der Auffangkapazität verbessern zusätzlich die Wirkungsweise des Abscheiders. Durch das Abnehmen der Magnetmanschette werden die angesammelten Verschmutzungen beim Öffnen des Ablasshahns schnell und kraftvoll nach außen gepresst. Produktmerkmale:- effiziente Beseitigung von Schmutzpartikeln (>5 μm)- schützt die Pumpe und andere empfindliche Anlagenteile- schnelle und einfache Schlammabscheidung- einzigartige Magnetfeldverstärkungstechnologie- einfache und schnelle Installation<- robust und leckfrei- sehr geringer Druckverlust- hohe Auffangkapazität für Schmutzpartikel- für horizontale, vertikale und diagonale Leitungen geeignet Abmessungen in mm:Hv = 164Hh = 148L = 90M = 126

Anwendung:Der Logafix Magnetitabscheider dient der Entfernung von Schlamm, Verunreinigungen und magnetischen Partikeln aus Heizungs-, Kühl- und Prozesswasseranlagen. Er entfernt zirkulierende magnetische und nicht magnetische Partikel sowie Schlämme aus dem Wasser und trägt zum sicheren Schutz der Pumpe und anderen Anlagenteilen bei. Der Magnetitabscheider wird im Hauptrücklauf vor den Komponenten eingebaut, die vor Verunreinigung geschützt werden sollen.Funktion:Ein stark vergrößertes magnetisches Feld und eine deutlich nach innen gerichtete Wirkung der Magnetkraft ermöglichen eine effektive Abscheidung. Die Anpassung des drehbaren Anschlussmechanismus und eine enorme Steigerung der Auffangkapazität verbessern zusätzlich die Wirkungsweise des Abscheiders. Durch das Abnehmen der Magnetmanschette werden die angesammelten Verschmutzungen beim Öffnen des Ablasshahns schnell und kraftvoll nach außen gepresst.Produktmerkmale:- effiziente Beseitigung von Schmutzpartikeln (>5 μm)- schützt die Pumpe und andere empfindliche Anlagenteile- schnelle und einfache Schlammabscheidung- einzigartige Magnetfeldverstärkungstechnologie- einfache und schnelle Installation<- robust und leckfrei- sehr geringer Druckverlust- hohe Auffangkapazität für Schmutzpartikel- für horizontale, vertikale und diagonale Leitungen geeignetAbmessungen in mm:Hv = 164Hh = 148L = 90M = 122

Die Buderus NFK2 Nachfüllkombination ist normgerecht und sicher bis Flüssigkeitskategorie 4, für das sichere Be- und Nachfüllen von Heizungsanlagen mit Inhibitoren geeignet. Die kompakte Armatur entspricht den hohen Sicherheitsanforderungen der DIN EN1717. Sie verfügt über einen Systemtrenner der Bauform BA, einen Druckminderer, Schmutzfänger, Manometer sowie über ein- und ausgangsseitige Absperreinrichtungen für den ständigen Anschluss an die Anlage. So wird das Be- und Nachfüllen dauerhaft sicher und der Lufteintrag wird auf ein Minimum reduziert. Aufgrund der integrierten Absperrung ist die Buderus NFK2 Nachfüllkombination besonders montage- und wartungsfreundlich. Der eingangsseitige Systemtrenner Typ BA verhindert zuverlässig, dass Nichttrinkwasser aus der Heizungsanlage in das Trinkwassernetz gelangt. Sinkt der Differenzdruck im integrierten Systemtrenner auf unter 0,14 bar geht der Systemtrenner in Trennstellung und unterbindet das Rückfließen, -drücken und -saugen von Heizungswasser ins Trinkwassersystem. Der Eingangsdruck hat keinen Einfluss auf das Regelventil im Druckminderer. Druckschwankungen auf der Eingangsseite beeinflussen nicht den Hinterdruck (Vordruckkompensation).Lieferumfang - Absperrarmaturen ein -und ausgangsseitig Systemtrenner BA mit Ablaufanschluss, Kartuscheneinsatz (inkl. integriertem Rückflussverhinderer und Ablassventil, eingangsseitig) - integrierter Schmutzfänger eingangsseitig (Maschenweite ca. 0,2 mm) - Rückflussverhinderer ausgangsseitig und drei Messstellen - Druckminderer mit Ventileinsatz (inkl. Membrane und Ventilsitz), Federhaube (inkl. Stellschraube), Sollwertfeder - Mit Gewindetüllen R1/2 und Ubergangsstück auf G3/4 zum direkten Anschluss der VES Patronen mit G 3/4 Anschluss Funktion- Systemtrenner BA nach EN1717 verhindert das Rückdrücken, Rückfließen und Rücksaugen von verunreinigtem Wasser in die Versorgungsleitung (Trinkwasser) - Erfolgt keine Wasserentnahme sind die ein- und ausgangsseitigen Rückflussverhinderer und das Ablassventil geschlossen - Bei Wasserentnahme sind die ein- und ausgangsseitigen Rückflussverhinderer geöffnet und das Ablassventil geschlossen - Fällt der Differenzdruck zwischen Vordruck- und Mitteldruckkammer unter 0,14 bar geht der Systemtrenner in Trennstellung (Rücksaugen) - Die Rückflussverhinderer schließen und das Ablassventil öffnet Besondere Merkmale - Inkl. Übergangsstück auf G3/4 zum direkten Anschluss der VES Patronen mit G 3/4 Anschluss - DIN/DVGW-zertifiziert - Ständige Verbindung mit der Trinkwasserleitung gemäß EN1717 durch Schlauch- oder Rohrleitung möglich - Optimaler Schutz für das Trinkwasserversorgungsnetz - Systemtrenner schallschutzgeprüft, Klasse 2 - Druckminderer schallschutzgeprüft, Klasse 2 - Dreifache Sicherheit - Zwei Rückflussverhinderer und ein Ablassventil unterteilen den Systemtrenner in drei Kammern - Druckminderer mit Vordruckkompensation - schwankende Vordrücke haben keinen Einfluss auf den Hinterdruck - Hinterdruck einstellbar und am Manometer ablesbar - Geringer Wartungsaufwand - Kartuscheneinsatz und Ventileinsatz komplett austauschbar - KTW-Empfehlungen für Trinkwasser werden eingehalten Werkstoffe - Gehäuse aus entzinkungsbeständigem Messing - Ablaufanschluss, Kartuscheneinsatz, Ventileinsatz und Federhaube aus hochwertigem Kunststoff - Membrane aus EPDM, gewebeverstärkt - Dichtelemente aus NBR und EPDM - Sollwertfeder aus Federstahl - Feinsieb aus nichtrostendem Stahl Technische Daten:Medium: WasserVordruck min.: 2,0 bar - max. 10,0 barFlüssigkeitskatagorie: Systemtrenner BA für Flüssigkeitskatagorie 4 (giftige, sehr giftige, krebserzeugende, radioaktive Stoffe)Hinterdruck: einstellbar von 1,5 - 4,0 barHinterdruck: voreingestellt auf 1,5 barEinbaulage: waagrecht mit Ablaufanschluss nach untenAblaufanschluss: HT 40Anschlussgröße: mit Gewindetüllen R 1/2" und Ubergangsstück auf G 3/4" zum direkten Anschluss der VES Patronen mit G 3/4" AnschlussBetriebstemperatur max.: 65 °CHöhe: 219 mmBreite: 220 mm

Lieferumfang:- 1x Buderus Logano plus GB125 Öl-Brennwert-Kessel in 18 kW inkl. Regelgerät MC110 und Bedieneinheit RC310 in schwarz- 1x Logalux Brauchwasser-Standspeicher SNB200- 1x Speicheranschluss-Set- 2x Heizungspumpe BUE-Plus 25/1-6- 2x Pumpenkugelhahn 1"- 2x Pumpenkugelhahn 1" mit Schwerkraftbremse- 2x Pumpenanschlussverschraubung TG 1"x1 1/2"- 1x Ausdehnungsgefäß 25 Liter mit Befestigung und Kappenventil- 1x Kesselsicherheitsgruppe 1" mit Manometer- 1x Abgaspaket Grundbausatz GA-K mit 10m Abgasrohr DN80- 1x Heizölfiler TOC DUO mit EntlüfterGB125 Öl-Brennwert-Kessel Technik:- Erhältlich in den Leistungsgrößen 18, 22, 30 und 35 kW- Millionenfach bewährter Guss-Kesselblock mit einem innovativen Edelstahl-Brennwertwärmetauscher- Serienmäßig für raumluftunabhängige Betriebsweise vorbereitet- Moderner, robuster Öl-Blaubrenner für schadstoffarme Betriebsweise- Unit-Ausführung (fertig montierte Einheit) bestehend aus Kessel, Ölbrenner und Regelsystem- Vielfältig kombinierbar mit Speichern, Zubehör sowie alternativen Wärmeerzeugern wie Biomasse, Solar etc.- Passende Heizkreissets mit Hocheffizienzpumpen der Energieeffizienzklasse AVorteile:- Geeignet für den Betrieb mit allen Heizölqualitäten nach DIN 51603-1- Effiziente Energieausnutzung: Normnutzungsgrad bis zu 104 %- Kompakte Abmessung durch integrierten Wärmetauscher- Optimale Investitionssicherheit durch lange Lebensdauer- Hoher Heizkomfort und Bedienerfreundlichkeit durch Regelsysteme Logamatic EMS- Schnelle und kostengünstige Anlagenmodernisierung dank kompatibler Anschlusssituation zu Vorgängermodellen- Geeignet für den Betrieb mit Heizöl EL A Bio 10 nach DIN V 51603-6 - Heizöl schwefelarm mit max. 10 % Bio-Öl-AnteilTechnische Daten: Siehe BilderWarmwasserspeicher SNB200 "SA1/2/4"In stehender, zylindrischer Stahlblechausführung. Mit eingeschweißtem, bis in den unteren Speicherboden wendelförmig gebogenem Glattrohrwärmetauscher und höhenverstellbaren Aufstellfüßen.Alle warmwasserberührten Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN plus, korrosionsbeständig nach DIN 4753-3 und mit Magnesiumanode. Wärmeschutz aus 50 mm Polyurethan-/EPS-Hartschaum, werkseitig geschäumt, mit Ummantelung aus Stahlblech (blau).Technische Daten: Siehe BilderAbgassystem:Schornsteinmontage GA-KGrundbausatz GA-K, raumluftunabhängig, für konzentrische Luft-/Abgasführung über hinterlüfteteAbgasleitung im Schacht, aus Kunststoff PP / verzinktem Stahl (weiß).bestehend aus:- Abdeckblende- Konzentrische Mauerdurchführung- Bogen 87 Grad mit Abstützung und Auflageschiene- Abstandhalter (6 St. je Grundbausatz)- Kaminkopfabdeckung- Mündungsrohr- Konzentrisches Abgas-Anschlussstück- Konzentrisches Rohr mit Prüföffnung- Konzentrisches Rohr, 1000 mminkl. 10m Abgasrohre DN80 bestehend aus:- Material Kunststoff PP- Max. Abgastemperatur 120 C°- 4 Rohre DN80 2000 mm- 1 Rohr DN80 1000 mm- 2 Rohre DN80 500 mm

Anwendung:Der Logafix Magnetitabscheider dient der Entfernung von Schlamm, Verunreinigungen und magnetischen Partikeln aus Heizungs-, Kühl- und Prozesswasseranlagen. Er entfernt zirkulierende magnetische und nicht magnetische Partikel sowie Schlämme aus dem Wasser und trägt zum sicheren Schutz der Pumpe und anderen Anlagenteilen bei. Der Magnetitabscheider wird im Hauptrücklauf vor den Komponenten eingebaut, die vor Verunreinigung geschützt werden sollen.Funktion:Ein stark vergrößertes magnetisches Feld und eine deutlich nach innen gerichtete Wirkung der Magnetkraft ermöglichen eine effektive Abscheidung. Die Anpassung des drehbaren Anschlussmechanismus und eine enorme Steigerung der Auffangkapazität verbessern zusätzlich die Wirkungsweise des Abscheiders. Durch das Abnehmen der Magnetmanschette werden die angesammelten Verschmutzungen beim Öffnen des Ablasshahns schnell und kraftvoll nach außen gepresst.Produktmerkmale:- effiziente Beseitigung von Schmutzpartikeln (>5 μm)- schützt die Pumpe und andere empfindliche Anlagenteile- schnelle und einfache Schlammabscheidung- einzigartige Magnetfeldverstärkungstechnologie- einfache und schnelle Installation<- robust und leckfrei- sehr geringer Druckverlust- hohe Auffangkapazität für Schmutzpartikel- für horizontale, vertikale und diagonale Leitungen geeignetAbmessungen in mm:Hv = 177Hh = 148L = 112M = 126
